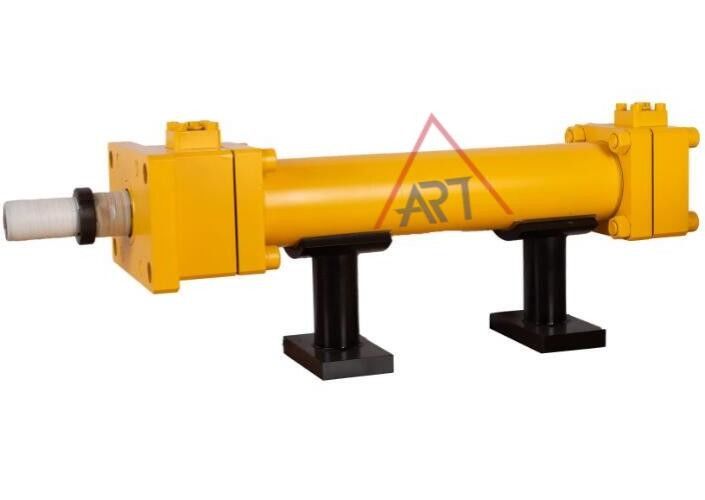

กระบอกสูบไฮดรอลิกวิศวกรรมการออกแบบสี่ก้าน แรงดันใช้งานสูงสุด 160 Kgf / Cm²

คุณสมบัติ
1)การปฏิบัติตามข้อกำหนด ISO-6020/2
2).แรงดันใช้งานสูงสุดคือ 160 กก./ซม.²
3).การออกแบบสี่ก้าน ความคล่องตัวบำรุงรักษาง่าย ควบคุมความแม่นยำของเครื่องจักรอย่างเข้มงวด แรงเสียดทานต่ำ และอายุการใช้งานยาวนาน
4)ขนาดภายนอกเข้ากันได้กับผลิตภัณฑ์ HMI ของบริษัท Parker ในสหรัฐอเมริกา
5).มีรูปแบบการติดตั้งหลากหลายให้ลูกค้าเลือก
6).สามารถใช้ในอุปกรณ์ทางวิศวกรรม เช่น เหล็ก โลหะ เรือ และเครื่องจักรอื่นๆ
7).เข้ากันได้กับถังน้ำมันใน Packer

การติดตั้ง

เครื่องหมาย	ชื่อ	การวาดภาพ	เครื่องหมาย	ชื่อ	การวาดภาพ
เอสดี	ขั้นพื้นฐาน		ทีซี	รองแหนบระดับกลาง
เอฟเอ	หน้าแปลนก้าน		ตา	รองศีรษะ
FB	หน้าแปลนหัว		แคลิฟอร์เนีย	เคลวิส
แอลเอ	เท้า		ซีบี	เคลวิสคู่
ปอนด์	มุมจบ

การปรับและทดสอบกระบอกไฮดรอลิก

ขั้นแรก ลดแรงดันใช้งานภายในกระบอกสูบลงเหลือประมาณ (0.5-1) MPaจากนั้นให้ก้านลูกสูบเคลื่อนที่ไปกลับและเปิดปลั๊กไอเสียเพื่อไอเสีย

วิธีการเปิดมีดังนี้:

เมื่อลูกสูบถึงจุดสิ้นสุดของจังหวะ ให้เปิดปลั๊กไอเสียทันทีที่ความดันเพิ่มขึ้น และปิดทันทีก่อนที่จะเริ่มกลับในระหว่างกระบวนการไอเสีย คุณจะได้ยินเสียงฟู่ ตามมาด้วยน้ำมันฟองสีขาวและขุ่นเมื่อปล่อยอากาศออกจนหมด น้ำมันที่พ่นออกมาจะใสความสมบูรณ์ของไอเสียสามารถตัดสินได้ด้วยตาเปล่า

หากกระบอกไฮดรอลิกติดตั้งอุปกรณ์บัฟเฟอร์แบบปรับได้ และลูกสูบกำลังเคลื่อนที่ ขั้นแรกให้ตั้งวาล์วปีกผีเสื้อไปที่ตำแหน่งที่มีอัตราการไหลต่ำกว่า จากนั้นค่อย ๆ ปรับขนาดของพอร์ตปีกผีเสื้อจนกว่าจะเป็นไปตามข้อกำหนด

นอกจากการปฏิบัติงานปรับแต่งข้างต้นแล้ว ยังจำเป็นต้องตรวจสอบการรั่วซึมของน้ำมันในส่วนประกอบซีลต่างๆ และโบลท์ของชิ้นส่วนที่เชื่อมต่อหลวมหรือไม่ เพื่อป้องกันอุบัติเหตุ

กำหนดเวลาการตรวจสอบเป็นประจำและรักษาบันทึกการตรวจสอบตามการใช้งานกระบอกไฮดรอลิก

1. การปรับอุปกรณ์ไอเสีย:

2. การปรับอุปกรณ์บัฟเฟอร์:

3. การตรวจสอบชิ้นส่วนต่างๆ ของกระบอกไฮดรอลิก:

4. การตรวจสอบปกติ:

ขั้นตอนการจัดตำแหน่ง:

1. หมุนน็อตล็อคไปทางทวนเข็มนาฬิกาด้วยประแจ 1/4 วงกลม

2.การใช้เลขฐานสิบหกประแจปรับสกรู B:

1) ความเร็วของคันเบ็ดจะช้าลงตามเข็มนาฬิกา

2) ทวนเข็มนาฬิกา ความเร็วของก้านจะเพิ่มขึ้น

3.หลังจากจัดตำแหน่งแล้ว ให้ใช้เลขฐานสิบหกช่างซ่อมสกรูจัดตำแหน่ง B แล้วขันน็อต C ของเบาะให้แน่นเพื่อป้องกันไม่ให้เป็นไปได้

การรั่วไหลจากซีลเบาะ D

4.ขันน็อตล็อค A ให้แน่น

ตำแหน่งพอร์ตและเบาะ

ประเภท SD	ประเภทแอล.เอ
มาตรฐาน=A:พอร์ตอินพุต B:ตำแหน่งเบาะ D:ตำแหน่งเช็ควาล์ว

เช่น แบบฟอร์มการสั่งซื้อตำแหน่ง HCA70-LA-C-100X200-BBA

พอร์ตอินพุต = ตำแหน่ง B

เบาะ=ตำแหน่ง

ความยาวเบาะ

	เจาะ(มิลลิเมตร)	ล	ล
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• หากกระบอกสูบมีการเคลื่อนที่เกิน 500 มม./วินาที
• หากความเร็วในการเคลื่อนที่สูงกว่า 750 มม./วินาที ควรใช้วาล์วลดความเร็วภายนอก

ใบสมัครไม่เพียงแต่สำหรับการผลิตเครื่องมือกลและอุปกรณ์แปรรูปโลหะเท่านั้น แต่ยังสามารถนำมาใช้กันอย่างแพร่หลายในแอคชูเอเตอร์ของเหล็ก การควบคุมโรงไฟฟ้านิวเคลียร์ ลิฟต์โดยสาร ฯลฯ


ระบุวัสดุที่ต้องการขณะสั่งซื้อ

(1)ไม่มี:NBR

(2)วี:F≤200℃

โรงงาน:


คำถามที่พบบ่อย
Q1: คุณเป็นผู้ผลิตหรือบริษัทการค้าหรือไม่?
เรามีโรงงานของเราเอง ดังนั้นเราจึงสามารถให้ราคาที่ดีที่สุดและบริการแรกได้


Q2: คุณยอมรับการปรับแต่งหรือผลิตภัณฑ์ที่ไม่ได้มาตรฐานหรือไม่?
ใช่ เราสามารถปรับแต่งผลิตภัณฑ์ตามที่ลูกค้าต้องการได้


Q3: MOQ ของคุณคืออะไร?
ขั้นต่ำขึ้นอยู่กับความต้องการของลูกค้าของเรานอกจากนี้เรายังยินดีรับคำสั่งทดลองก่อนการผลิตเป็นจำนวนมาก


Q4: ระยะเวลาการจัดส่งของคุณนานแค่ไหน?
โดยปกติเวลาในการจัดส่งคือ 7 วันถ้าเรามีสต็อกถ้าเราไม่มีสต็อกก็ต้องใช้เวลา 15-30 วันทำการและยังขึ้นอยู่กับปริมาณและความต้องการของผลิตภัณฑ์ด้วย


Q5: เงื่อนไขการชำระเงินของคุณคืออะไร?
ที/ทีหากคุณมีคำถามใด ๆ โปรดติดต่อเรา
