สถานที่กำเนิด:
มณฑลเจียงซู ประเทศจีน
ชื่อแบรนด์:
Jufan
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
CXHC-A-IN-LA-50X50ST
ติดต่อเรา
วิดีโอ
วิดีโอ
วิดีโอ

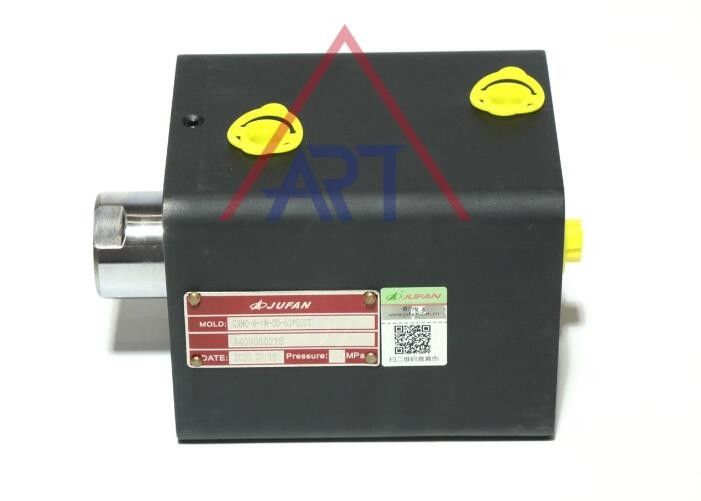

คำอธิบายของกระบอกไฮดรอลิกขนาดกะทัดรัด:
1.กระบอกไฮดรอลิกขนาดกะทัดรัดเป็นอุปกรณ์ไฮดรอลิกที่ออกแบบมาโดยเฉพาะเพื่อประหยัดพื้นที่ในการติดตั้ง
2. ความยาวรวมประมาณเท่ากับครึ่งหนึ่งของเส้นผ่านศูนย์กลางเดียวกันและกระบอกก้านสูบระยะชักเพื่อตอบสนองความต้องการเฉพาะในบางสถานการณ์
3.การออกแบบนี้สามารถแก้ไขปัญหาการติดตั้งในอุปกรณ์เครื่องจักรกล เช่น แม่พิมพ์ อุปกรณ์ติดตั้งในกระบวนการผลิต หรือพื้นที่จำกัดได้อย่างมีประสิทธิภาพ
โครงสร้างและชื่อชิ้นส่วน:
|
รายการ | ชื่อชิ้นส่วน | ปริมาณ |
| 1 | หลอด | 1 | |
| 2 | ก้านลูกสูบ | 1 | |
| 3 | ฝาครอบก้าน | 1 | |
| 4 | ลูกสูบ | 1 | |
| 5 | ซีลกันฝุ่น | 1 | |
| 6 | บรรจุก้าน | 1 | |
| 7 | โอริงฝาครอบก้าน | 1 | |
| 8 | โอริงลูกสูบ | 1 | |
| 9 | แหวนสำรองลูกสูบ | 2 | |
| 10 | โอริงลูกสูบ | 1 |
แบบฟอร์มสั่งซื้อ
ซีเอ็กซ์เอชซีก---เจ---ใน---เอสดี---50เอ็กซ์30---25มม---1---02---ก
1 2 3 4 5 6 7 8 9 10
| CXHC: กระบอกสูบขนาดกะทัดรัด | ||
| 1 | พิมพ์ | (1) A: การแสดงสองเท่า (2) C: แท่งคู่ (3) D: แท่งคู่ที่มีการจัดตำแหน่งจังหวะ |
| 2 | ตัวเลือก | J: กันความร้อน/การกัดเซาะ (หมายเหตุ: "ช่องว่าง" หากไม่ได้ใช้) |
| 3 | ด้ายก้าน | (1)IN:เกลียวใน (2)EX:เกลียวนอก |
| 4 | การติดตั้ง | (1) SD: พื้นฐาน (2) แอลเอ: เท้า |
| 5 | เจาะ(มิลลิเมตร) | 20.25.32.40.50.63.80.100 |
| 6 | ระยะชัก(มม | อ้างถึงตาราง "จังหวะมาตรฐาน" |
| 7 | การจัดตำแหน่งจังหวะ | สำหรับการจัดตำแหน่งการส่งต่อเท่านั้น |
| 8 | วัสดุบรรจุภัณฑ์ | (1)1:(PU)(การใช้งานมาตรฐาน(2)2:(NBR)(3)3:(FPM) |
| 9 | เครื่องควบคุมการไหล | (1)02:1/4"(12ลิตร/นาที)(2)03:3/8(20ลิตร/นาที)(3)04:1/2"(30ลิตร/นาที) |
| 10 | เช็ควาล์ว | (1)A:3/8"(50llmin)(2)B:3/4"(125llmin)(3)C:11/2"(320l/นาที) |
มิติภายนอก
CXHX-A-SD การแสดงสองครั้ง พื้นฐาน
เอสดี/แอลเอ
CXHC-A-LA การแสดงสองครั้ง, หน้าแปลนเท้า
แอปพลิเคชัน:
กระบอกไฮดรอลิกขนาดกะทัดรัดมีการใช้งานที่หลากหลายในด้านต่างๆต่อไปนี้เป็นพื้นที่การใช้งานทั่วไปบางส่วน:
1.การผลิตแม่พิมพ์: กระบอกไฮดรอลิกขนาดกะทัดรัดมักใช้ในอุตสาหกรรมการผลิตแม่พิมพ์สำหรับการดำเนินงานต่างๆ เช่น การเปิดแม่พิมพ์ การดีดออก และการสกัดแกนด้วยการออกแบบที่กะทัดรัด จึงสามารถติดตั้งและใช้งานในพื้นที่จำกัดได้
2.เครื่องมือเครื่องจักร: ในด้านเครื่องมือกล กระบอกไฮดรอลิกขนาดกะทัดรัดมักใช้สำหรับการหนีบ การวางตำแหน่ง และการยกโต๊ะพวกเขาสามารถให้การควบคุมแรงและการเคลื่อนไหวที่มีประสิทธิภาพและแม่นยำภายในเครื่องมือกล
3.การบินและอวกาศ: กระบอกไฮดรอลิกขนาดกะทัดรัดถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานด้านการบินและอวกาศสำหรับระบบต่างๆ เช่น แลนดิ้งเกียร์ พื้นผิวควบคุม และการทำงานของประตูเนื่องจากข้อจำกัดด้านพื้นที่ในเครื่องบินและยานอวกาศ กระบอกไฮดรอลิกขนาดกะทัดรัดจึงสามารถตอบสนองความต้องการด้านความกะทัดรัดและน้ำหนักเบาได้
4.การผลิตยานยนต์: ในกระบวนการผลิตยานยนต์ กระบอกไฮดรอลิกขนาดกะทัดรัดมักใช้สำหรับการหนีบ การวางตำแหน่ง และการปรับในสายการประกอบพวกเขาสามารถให้การควบคุมแรงและการเคลื่อนไหวที่มีประสิทธิภาพ ซึ่งจะช่วยปรับปรุงประสิทธิภาพการผลิต
5.เครื่องจักรในงานก่อสร้าง: กระบอกไฮดรอลิกขนาดกะทัดรัดถูกนำมาใช้อย่างกว้างขวางในเครื่องจักรก่อสร้างต่างๆ เช่น รถขุด รถปราบดิน และเครนใช้เพื่อควบคุมการเคลื่อนไหวและการวางตำแหน่งของส่วนประกอบต่างๆ เช่น แขน บูม และอุปกรณ์ค้ำยัน
โดยสรุป กระบอกไฮดรอลิกขนาดกะทัดรัดนำเสนอโซลูชันขนาดกะทัดรัดและมีประสิทธิภาพสำหรับการควบคุมแรงและการเคลื่อนไหวในด้านต่างๆเหมาะสำหรับการใช้งานที่ต้องติดตั้งและใช้งานในพื้นที่จำกัด และสามารถตอบสนองความต้องการเฉพาะในสถานการณ์เฉพาะได้
โรงงาน:
การประชุมเชิงปฏิบัติการของเราสะอาดและเป็นระเบียบเรียบร้อย แต่ละกระบวนการตั้งอยู่ในโซนต่างๆ เพื่อให้เป็นไปตามมาตรฐานอุตสาหกรรมเพื่อรับประกันผลิตภัณฑ์ที่สมบูรณ์แบบ
ถาม:การประกันคุณภาพของคุณคืออะไร?
ตอบ:เราจะตรวจสอบทีละชิ้นก่อนจัดส่ง หากผลิตภัณฑ์เสียหายระหว่างการขนส่งหรือมีปัญหาด้านคุณภาพ คุณสามารถเลือกคืนเงินหรือส่งสินค้าอีกครั้งได้ และเราจะรับผิดชอบค่าขนส่งเอง
ตอบ: หนึ่งปีเมื่อคุณได้รับสินค้า
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ สำหรับการสั่งซื้อตัวอย่างควรจ่ายค่าตัวอย่างและค่าจัดส่งตามปกติ ไม่มีค่าใช้จ่ายเพิ่มเติม
