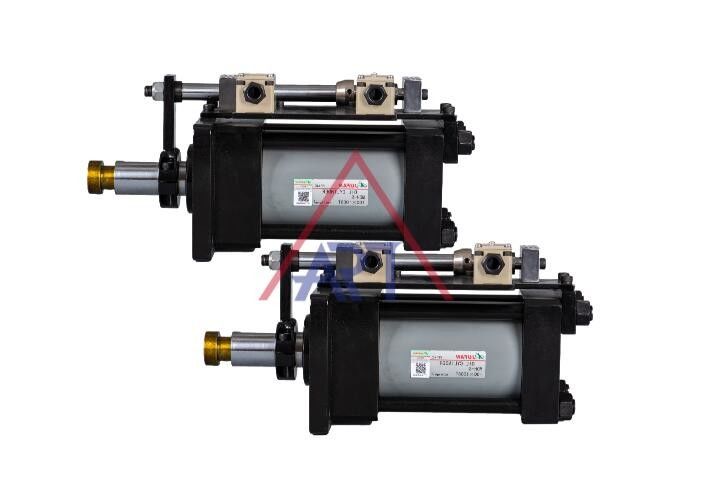

1.รุ่น MDH เป็นกระบอกไฮดรอลิกก้านผูกที่แข็งแกร่งซึ่งมีลิมิตสวิตช์เพื่อควบคุมตำแหน่งของแม่พิมพ์อย่างแม่นยำ
2.เหมาะอย่างยิ่งสำหรับแม่พิมพ์หล่อขนาดใหญ่
3โดดเด่นด้วยความสามารถในการรับน้ำหนักสูงพร้อมกับการปรับแม่พิมพ์แบบขยายและหดได้อย่างแม่นยำเป็นพิเศษด้วยคุณสมบัติเช่นนี้ MDH จึงสามารถนำเสนอความยืดหยุ่นที่เชื่อถือได้ซึ่งจำเป็นในการตั้งค่าการผลิตยุคใหม่
กระบอกน้ำมันแม่พิมพ์เป็นส่วนประกอบไฮดรอลิกที่ใช้กันทั่วไปซึ่งมีบทบาทหลายอย่างและแพร่หลายในอุตสาหกรรมการผลิตแม่พิมพ์แล้วอะไรคือสิ่งที่ขับเคลื่อนกระบอกสูบน้ำมันของแม่พิมพ์กันแน่?
1.กระบอกน้ำมันแม่พิมพ์ทำงานโดยระบบไฮดรอลิกที่ตรวจสอบการไหลและความดันของน้ำมันไฮดรอลิกเพื่อควบคุมกระบอกแม่พิมพ์
2.กระบอกสูบติดตั้งลูกสูบแบบเคลื่อนย้ายได้ด้านในซึ่งได้รับผลกระทบจากแรงดันไฮดรอลิกและลักษณะของน้ำมัน
เมื่อน้ำมันไฮดรอลิกถูกดันเข้าไปในกระบอกสูบของแม่พิมพ์ มันจะแทรกซึมเข้าไปในช่องที่สามารถเคลื่อนย้ายได้ภายใน ซึ่งแรงดันของน้ำมันไฮดรอลิกจะส่งแรงจำนวนหนึ่งไปยังลูกสูบ ส่งผลให้เกิดการเคลื่อนที่
3.การเคลื่อนที่ของลูกสูบนี้สามารถเป็นแบบเชิงเส้นหรือแบบหมุนได้ ขึ้นอยู่กับการออกแบบและการใช้งานของกระบอกสูบน้ำมันของแม่พิมพ์
MDH ย่อมาจาก Mold Tie-rod Cylinders ซึ่งเป็นกระบอกสูบที่มีก้านผูก
มีสองประเภท: A และ C
Type A มีระบบการแสดงสองครั้ง
Type C มีก้านคู่
แรงดันใช้งานสูงสุดของ MDH แตกต่างกันไป: 70 กก./ซม. เมื่อติดตั้ง MDH-70 และ 140 กก./ซม. เมื่อติดตั้ง MDH-140
ทั้งสองประเภทใช้ได้เฉพาะกับการติดตั้งประเภท "FA" เท่านั้น
ด้วย MDH-70 มักจะมาพร้อมกับแท่งคลาส C
MDH-140 มักจะมาพร้อมกับแท่งคลาส B
สำหรับความต้องการที่กำหนดเอง เราสามารถเลือก MDH-70 ที่มีก้านคลาส B หรือ MDH-140 ที่มีก้านคลาส C แต่ต้องระบุสิ่งนี้
นอกจากนี้ อุณหภูมิเจาะ (มม.) ของ MDH อาจแตกต่างกัน: 40, 50, 63, 80, 100, 125, 150, 160, 180, 200, 250
มธ ก----70----เอฟเอ----ค----100X200----A1----B1----ค1----1----L2
1 2 3 4 5 6 7 8 9 10 11
| MDH : กระบอกสูบแม่พิมพ์แบบ Tie-rod | ||
| 1 | พิมพ์ | (1) A: การแสดงสองครั้ง (2) C : แท่งคู่ |
| 2 | Max.การทำงาน oressure (kgf/cm²) | (1)70 (70เมกะปาสคาล) (2)140(140Mpa) |
| 3 | การติดตั้ง | ระบุเฉพาะประเภท "FA" เท่านั้น |
| 4 | ก้าน มม |
ค: คลาส C 1.มาตรฐาน MDH-70 พร้อมแท่งคลาส C 2.MDH-140 มาตรฐานพร้อมแท่งคลาส B 3. โปรดระบุว่าจำเป็นต้องใช้ MDH-70 พร้อมแท่งคลาส B หรือ MDH-140 พร้อมแท่งคลาส C |
| 5 | เจาะ มม | 40 , 50 ,63 ,80,100 ,125,150 |
| 6 | ระยะชัก มม | ตามคำขอของลูกค้า |
| 7 | ปลายก้าน | (1)A1 : ประเภทคอเดี่ยว (2)A2 : ประเภทคอคู่ (3)A3: ประเภทเธรดภายนอก |
| 8 | แผ่นเชื่อมต่อ | (1)B1 : ชนิดกลมหนา (2)B2 : แบบสี่เหลี่ยม (3)B3 : ชนิดกลมบาง |
| 9 | ขั้วต่อก้าน | (1)C1: ประเภทคอ (2)C2 : ประเภทเธรดภายนอก |
| 10 | ผนึก | (1)1:(PU)(การใช้งานมาตรฐาน) (2)2:(NBR) (3)3:(เอฟพีเอ็ม) |
| 11 | ลิมิตสวิตช์ | (1)L:ลิมิตสวิตช์(รุ่น WLD2-Q เป็นรุ่นมาตรฐาน)(2)q'ty : 2 ชิ้นหมายเหตุ : หากไม่ได้ระบุที่นี่ จะใช้รุ่น WLD2-Q มาตรฐาน |
ในการผลิตแม่พิมพ์กระบอกสูบแม่พิมพ์มักใช้สำหรับการวางตำแหน่งแม่พิมพ์ การหนีบ และการดีดออกตัวอย่างเช่น ในการก่อสร้างแม่พิมพ์ฉีด กระบอกแม่พิมพ์สามารถใช้เพื่อควบคุมการเปิดและปิดของแม่พิมพ์
เมื่อน้ำมันเข้าสู่กระบอกแม่พิมพ์ ลูกสูบจะถูกดันด้วยแรงดัน ทำให้แม่พิมพ์แยกตัวหรือปิดดังนั้นจึงสามารถดำเนินการฉีดและขึ้นรูปวัสดุพลาสติกได้
นอกจากนี้ กระบอกแม่พิมพ์ยังค่อนข้างได้รับความนิยมในอุตสาหกรรมอื่นๆ จำนวนมาก รวมถึงการแปรรูปทางกล โลหะวิทยา การบินและอวกาศ ฯลฯ
กระบอกแม่พิมพ์ใช้เพื่อควบคุมการเคลื่อนที่ การวางตำแหน่ง และการหนีบของเครื่องจักรสามารถจัดการระบบไฮดรอลิกเพื่อให้ได้รับการควบคุมที่แม่นยำ ซึ่งจะช่วยเพิ่มประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ในที่สุด
กระบอกน้ำมันแม่พิมพ์เป็นอุปกรณ์ที่ใช้ระบบไฮดรอลิกในการควบคุมการไหลและแรงดันของน้ำมันไฮดรอลิกเพื่อควบคุมลูกสูบในสาขาวิชาการผลิตแม่พิมพ์และการแปรรูปทางกล กระบอกแม่พิมพ์มีบทบาทสำคัญยิ่ง
การออกแบบและการจัดการกระบอกสูบแม่พิมพ์ที่เหมาะสมสามารถช่วยควบคุมแม่พิมพ์และเครื่องจักรได้อย่างแม่นยำ ช่วยเพิ่มประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์
เราให้การสนับสนุนทางเทคนิคและบริการสำหรับกระบอกไฮดรอลิกสำหรับแม่พิมพ์ของเรา
ทีมวิศวกรและช่างเทคนิคที่มีประสบการณ์ของเราสามารถช่วยคุณตอบคำถามต่างๆ และมอบแนวทางแก้ไขให้กับความต้องการกระบอกไฮดรอลิกของคุณ
ทีมสนับสนุนด้านเทคนิคของเราพร้อมให้บริการทุกวันตลอด 24 ชั่วโมงเพื่อตอบคำถามหรือแก้ไขปัญหาใด ๆ ที่คุณอาจมี
นอกจากนี้เรายังมีบริการบำรุงรักษาและซ่อมแซมกระบอกไฮดรอลิกของเราเป็นประจำ ดังนั้นคุณจึงมั่นใจได้ว่าอุปกรณ์ของคุณจะอยู่ในสภาพดีเยี่ยมอยู่เสมอ
หากคุณมีคำถามหรือต้องการเรียนรู้เพิ่มเติมเกี่ยวกับกระบอกไฮดรอลิกสำหรับแม่พิมพ์ของเรา โปรดอย่าลังเลที่จะติดต่อเราเราหวังเป็นอย่างยิ่งว่าจะได้ช่วยคุณค้นหากระบอกไฮดรอลิกที่เหมาะกับความต้องการของคุณ
