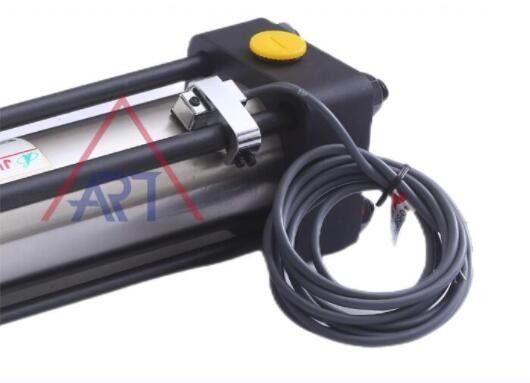

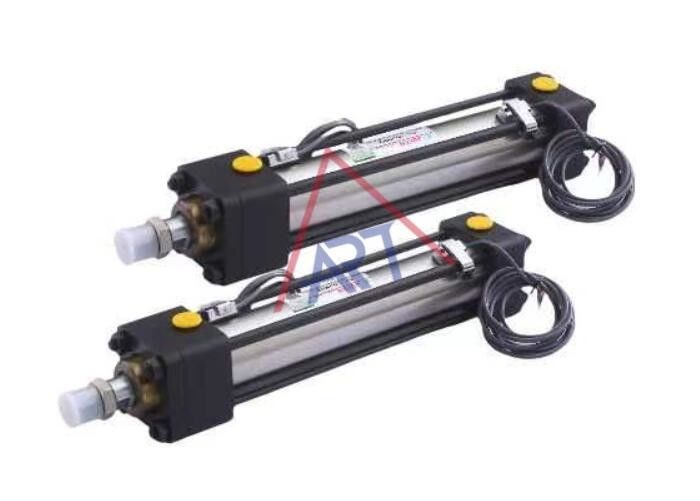

กระบอกแรงดันไฮดรอลิกทำงานสองทางด้วยจังหวะที่ปรับได้ของ NBR ในการจัดตำแหน่ง

การอธิบายทฤษฎีการทํางาน

ลักษณะการทํางานสองครั้งของกระบอกไฮดรอลิกนี้หมายความว่ามันสามารถใช้แรงในทั้งสองทิศทาง ทั้งการขยายและถอนพิสตันหนึ่งในแต่ละปลายซึ่งทําให้ของเหลวไฮดรอลิกไหลเข้าและออกจากกระบอก

เมื่อน้ํามันไฮดรอลิกถูกผลักดันเข้าไปในช่องทางหนึ่ง มันผลักดันพิสตันไปในทิศทางหนึ่งมันผลักดันพิสตันไปในทิศทางตรงกันข้ามการลากกระบอก ไม้จับกันทําให้กระบอกคงที่ระหว่างการเคลื่อนไหวเหล่านี้

ซิลินเดอร์ไฮดรอลิกสตาร์ดไทยแบบทํางานสองครั้งถูกใช้ในหลายประเภท เช่น อุปกรณ์ก่อสร้าง เครื่องจักรการเกษตร และเครื่องจักรอุตสาหกรรมพวกเขาถูกเลือกสําหรับความทนทานของพวกเขาความแข็งแรง และความสามารถในการใช้งาน

การคํานวณการเดิน:

ตัวอย่างเช่น: กระบอกมีช่องเจาะ 80 มิลลิเมตร, กระดาน 45 มิลลิเมตร, ปลายกระดานมีชนิด FA, และแรงกดทํางาน 100kgf / cm2

ตอบ: 1.ตามประเภท FA, โต๊ะ 1 แสดง

2โดย n = 2 และตาราง 2 L สามารถตั้งเป็น 1980 มม.

3.ตามประเภท FA และมิติภายนอก

l=F+W+H+CA=24+35+18+75=152 มม

4.max.storke S=L หนาว=1980-152=1828 มม

ประเภท	สภาพ	คออฟฟิชั่น	ประเภท	สภาพ	คออฟฟิชั่น
LA LB		1/4	เอฟบี		1/4
		2			2
		2			2
FA		1/4
		2	TC		1
		4	CA
S=L-l S = โรคหลอดเลือดสมอง ((มม) L: ความยาวสูงสุดของลม ((mm) l: นาที ความยาวของการกระแทก ((มม)

ขั้นตอนการปรับ:

1.หมุนมังกรล็อคไปทางตรงข้ามทิศทางนาฬิกาด้วย 1/4 วงกลมด้วยกุญแจ

2.ใช้กุญแจสี่เหลี่ยมในการปรับสกรูปรับ B:

1) ตามทิศทางนาฬิกา ความเร็วของไม้จะช้าลง

2) ตรงกับทิศทางนาฬิกา ความเร็วไม้จะขึ้น

3.หลังจากการปรับตัว ใช้เครื่องปั่น hex เพื่อปรับสกรูปรับตัว B และต่อมาดึงหมึกหมอน C เพื่อป้องกัน

การรั่วไหลจากปริมณฑลหมอน D

4- สะดวกกระดูก A

ตําแหน่งของท่าเรือและคูชั่น

ประเภท SD	ประเภท LA
Standard=A:input port B:Cushion position D:Check valve position สถานที่ของแว่นตรวจสอบ

ตัวอย่าง:แบบสั่งซื้อสําหรับโพสต์ HCA70-LA-C-100X200-B-B-A

Port input = B สถานะ

คูชั่น = ตําแหน่ง

ความยาวของหมอน

	หน่วยกัด (mm)	L	ฉัน
	32-63	20	10
	80-160	25	15
	180-224	30	27
	250	35	32

• หากการเคลื่อนไหวของกระบอกที่มีภาระมากกว่า 500 mm/s
• หากความเร็วการเคลื่อนที่สูงกว่า 750mm/sec ควรใช้วาล์วลดความเร็วภายนอก

การขอไม่เพียงแต่สําหรับการผลิตเครื่องมือเครื่องจักรกลและอุปกรณ์แปรรูปโลหะ แต่ยังสามารถนําไปใช้อย่างแพร่หลายในเครื่องขับเคลื่อนเหล็ก, การควบคุมโรงงานไฟฟ้านิวเคลียร์, ลิฟท์ผู้โดยสาร, เป็นต้น

ประเภท	สัญลักษณ์	การวาด	กับ เบลโลว์	ป้องกันความร้อน	หน่วยกัด (mm)
					32,40,50,63,80,100,125,150,180,200,224,250
การแสดงคู่	HCA		HCA-H	HCA-J
ไม้ยางคู่	HCC		HCC-H	HCC-J
ไม้ยางคู่ที่มีการจัดสรร	HCD		HCD-H	HCD-J

HC2--A--70-- --SD--C--100--200ST-- -- -- -- -- --

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

การระบุวัสดุที่ต้องการในขณะสั่งซื้อ

(1)N:NBR

(2)V:F≤200°C

โรงงาน:

ทําไมต้องผูกกระบอกไฮดรอลิก

กระบอกไฮดรอลิกสตาร์ด (tie rod hydraulic cylinders) เป็นการออกแบบแบบเฉพาะของกระบอกไฮดรอลิก ที่มีลักษณะโดยการใช้กระบอกไฮดรอลิกสตาร์ด (tie rod) เพื่อจับกระบอกไว้ด้วยกันนี่คือบางเหตุผลที่ทําไม tie rod ไฮดรอลิกกระบอกที่ใช้กันทั่วไป:

การออกแบบที่ประหยัดซิลินเดอร์สตาร์ดไทยมักจะมีประหยัดในการผลิตมากกว่าซิลินเดอร์กระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋าทําให้การก่อสร้างง่ายและประหยัดกว่า.

การบํารุงรักษาและซ่อมแซมง่ายการออกแบบสตาร์ดการผูกพันทําให้การบํารุงรักษาและซ่อมแซมง่ายขึ้น ในกรณีที่เกิดความเสียหายหรือจําเป็นต้องบํารุงรักษา สตาร์ดการผูกพันสามารถถอนออกได้ง่ายทําให้สามารถเข้าถึงส่วนประกอบภายในได้โดยไม่ต้องแยกกระบอกทั้งหมด.

โมดูลาร์: ซิลินเดอร์สแตนสแตนมักมีโครงการแบบโมดูล ทําให้ง่ายต่อการเปลี่ยนส่วนประกอบแต่ละชิ้น หรือปรับปรุงชิ้นส่วนเฉพาะเจาะจง

ความหลากหลาย:กระป๋องสตาร์ดไท มีให้เลือกในหลายขนาดและรูปแบบ ทําให้มันสามารถใช้งานได้หลากหลายแบบ และสามารถปรับปรุงได้ง่ายตามรายละเอียดและความต้องการต่าง ๆ

ระดับความดันสูง: ซิลินเดอร์สตาร์ดไทยสามารถรับมือกับการใช้งานความดันสูงทําให้กระปุกเหล่านี้ทนความดันสูงขึ้น โดยไม่เสี่ยงความปลอดภัยหรือผลงาน.

การใช้งานที่หลากหลายกระบอกไฮดรอลิกสตาร์ดไทยเหมาะสําหรับการใช้งานที่กว้างขวาง รวมถึงเครื่องจักรอุตสาหกรรม อุปกรณ์ก่อสร้าง และระบบการจัดการวัสดุ

การปรับแต่ง: ผู้ผลิตสามารถปรับเปลี่ยนกระบอกไฮดรอลิกสตาร์ดไทยได้ง่าย ๆ เพื่อตอบสนองความต้องการการใช้งานเฉพาะอย่างยิ่ง เช่น ความยาวของชัก, ขนาดช่องเจาะ, และตัวเลือกการติดตั้งความยืดหยุ่นนี้ทําให้มันสามารถปรับปรุงให้กับความต้องการอุตสาหกรรมที่หลากหลาย.

ขณะที่กระบอกสตาร์ดมีข้อดีของมัน มันเป็นสิ่งจําเป็นที่จะพิจารณาความต้องการเฉพาะของการใช้งานเมื่อเลือกการออกแบบกระบอกไฮดรอลิกสภาพการทํางาน, และข้อจํากัดในงบประมาณ จะมีอิทธิพลต่อการเลือกชนิดของกระบอกไฮดรอลิกที่เหมาะสมที่สุด
